Arranque por autotransformador

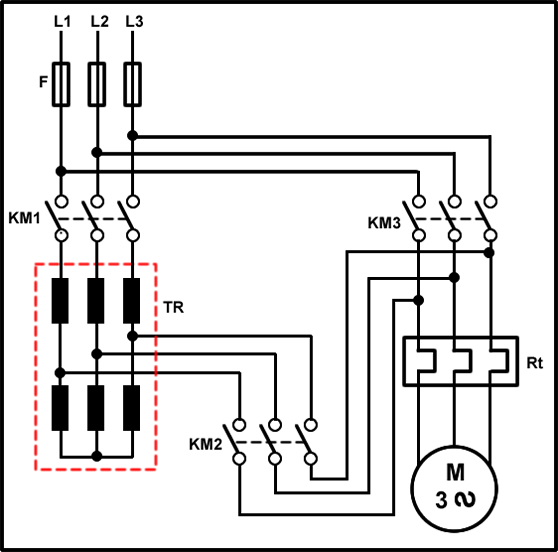

Esquema de potencia del arranque por autotransformador



arranque motor por autotransformador

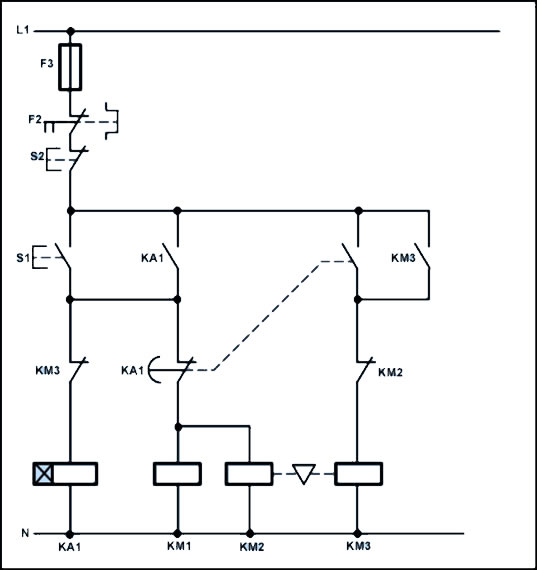

Esquema de maniobra del arranque por autotransformador



arranque motor por autotransformador

El esquema presentado aquí, trata sobre el arranque de un motor sobre dos puntos. La utilidad de éste tipo de arranque es poder reducir la intensidad durante el arranque, se usa en máquinas donde el par resistente sea bajo. Se emplea con motores trifásicos con el rotor en cortocircuito.

Como el esquema indica, si accionamos sobre el pulsador S1 entrarán en juego KA1,KM1 y KM2.
Con el temporizador KA1 regularemos el tiempo necesario para que cuando el motor se encuentre en los valores nominales, se desconecten KM1 y KM2, conectándose a su vez KM3, entonces el motor estará en régimen de trabajo habitual.
En cambio, si deseamos detener el motor, solo tenemos que accionar el pulsador S2.
