ELECTRICIDAD Y AUTOMATISMOS

Monofásico con condensador

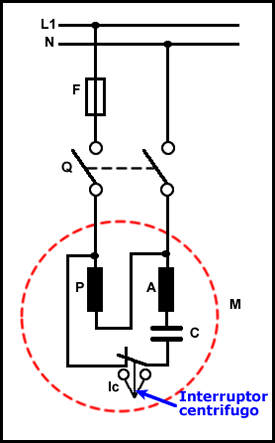

Esquema de potencia monofásico con condensador


circuito de motor monofasico con condensador

Comparando este circuito con el circuito del motor monofásico de fase partida, nos daremos cuenta, que el circuito de esta página lleva incorporado un condensador en serie con el devanado auxiliar. Con ello se logra mejorar considerablemente el arranque del motor. Por lo demás, el circuito actúa exactamente igual que el circuito de fase partida. Es decir, incorpora un interruptor centrífugo, que desconectará el devanado auxiliar cuando el motor alcance la velocidad nominal.
