Disyuntor

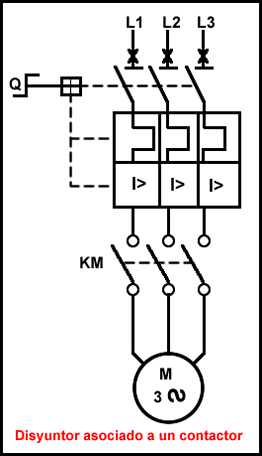

Esquema disyuntor con relé incorporado
El disyuntor de la siguiente imagen esta conectado a un contactor. Además, el disyuntor ya lleva incorporado un
relé térmico.

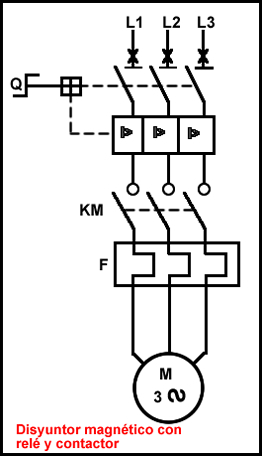

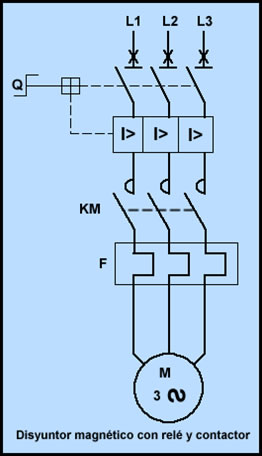

Esquema disyuntor sin relé incorporado
En el siguiente esquema se puede observar la conexión de un disyuntor que no lleva incorporado un relé térmico.
El disyuntor esta conectado al contactor, y el contactor está conectado a su vez con los relés térmicos para seguridad del motor.
