Circuitos de filtro de onda 1

Los circuitos de filtro se utilizan para eliminar los huecos existentes entre los semiciclos cuando la señal ha sido rectificada, esto quiere decir que se montan después del rectificador. Normalmente se aplican para rectificadores de media onda, aunque también se utilizan para los demás rectificadores, ya que se mejora la calidad de onda por un bajo coste.
Como ya hemos visto en otra página, una onda rectificada podría ser de esta forma:



Como se ve, entre cada ciclo existe un hueco, lo cual es nefasto para nuestros sensibles aparatos domésticos, porque es como si perdieran la señal durante un breve periodo de tiempo. Para evitarlo podemos utilizar varios tipos de filtro, que nos darían una señal, aproximada, de este tipo:

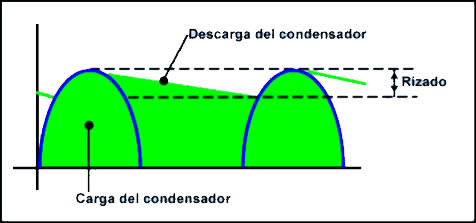

En esta nueva onda, podemos observar las siguientes características: Cuando el semiciclo se inicia, hay un condensador que inicia su propia carga; cuando el semiciclo empieza a descender el condensador inicia su propia descarga. De esta forma eliminamos los huecos entre los semiciclos. También vemos que existe un rizado, el rizado depende de dos cosas básicamente, primero del circuito y la calidad del rectificador, y segundo, de la clase de circuito de filtro que usemos. Cuanto menor sea el rizado, mayor calidad de onda tendremos.



Este es el circuito básico para realizar un filtro. Como se puede observar, hay un simple condensador detrás del rectificador de media onda. La explicación es muy sencilla, el condensador esta en paralelo con la carga, se cargará eléctricamente cuando el diodo este en fase de conducción, sin embargo, cuando entre el diodo en fase de bloqueo, el condensador se descargará sobre la carga.

Circuito de filtro en L

Este circuito también es muy básico, la diferencia con el anterior, es que lleva incorporada una resistencia. La finalidad de la resistencia es la de disminuir el rizado, algo que se consigue aumentando la resistencia, aunque no se elimina del todo con este circuito. La forma en que lo hace, es oponiendo resistencia a los picos de tensión e impidiendo que los semiciclos alcancen su valor máximo. Se mejora bastante si en lugar de colocar una resistencia se pone una reactancia.

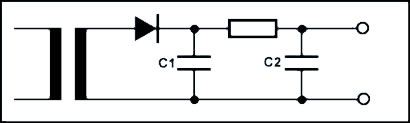

Circuito de filtro en PI

Con este otro circuito, si que eliminamos el rizado, ya que usamos un segundo condensador para esta finalidad. El segundo condensador se encarga de rellenar los intervalos existentes entre los picos de tensión.
Es importante no confundir el uso que se le da a éstos condensadores, con la aplicación que tienen los condensadores en la protección de los retificadores, ya que son dos cosas totalmente distintas.
