Motor de excitación shunt

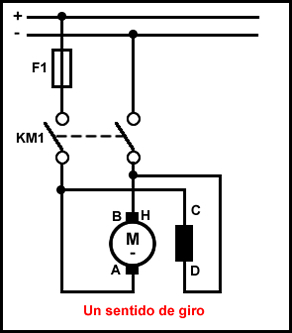

Esquema de potencia para un sentido

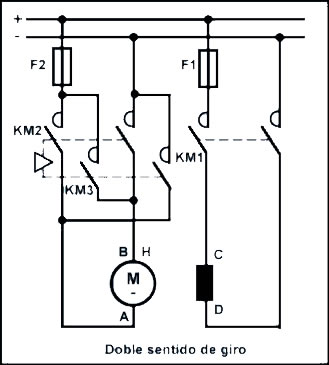

Esquema de potencia para dos sentidos
El primer circuito no necesita explicación, es un contactor que arranca el motor.
El segundo circuito, disponemos de tres contactores, porque queremos invertir el giro del motor.
Cuando actúan KM1 y KM2 tenemos el primer giro.
Cuando actúan KM1 y KM3 tenemos el segundo giro.
