Transformadores en paralelo

Las entradas de los transformadores se designas con las letras H1 y H2. En cambio, las salidas del secundario se designan con las letras X1,X2...Xn. En caso de que se trate de un transformador trifásico añadiríamos a la entrada del primario del transformador H3. Esta es la normativa.

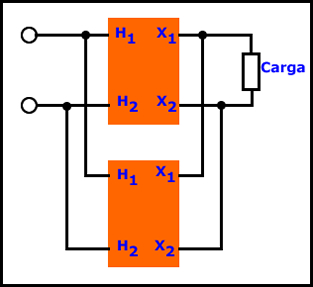

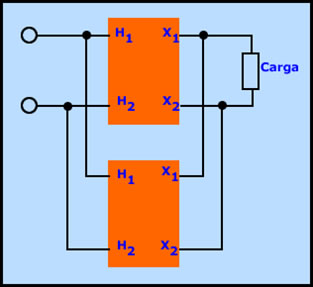

En algunas ocasiones nos puede interesar tener dos transformadores en paralelo, sobretodo si la carga resulta excesiva para un solo transformador.
Para que sea posible conectar dos transformadores en paralelo se deben dar las siguientes condiciones técnicas:

1. Los voltajes de los primarios. Los voltajes de las dos bobinas primarias de los transformadores deben ser iguales.

2. Los voltajes de los secundarios. Los voltajes de las dos bobinas secundarias de los transformadores deben ser iguales.

3. Las impedancias Z_p. Las impedancias de los dos transformadores deben ser idénticas.

4. Las polaridades. Las polaridades de los transformadores deben ser tenidas en cuenta. Si se invierten las polaridades se produce un cortocircuito.
