Sistemas trifásicos eléctricos

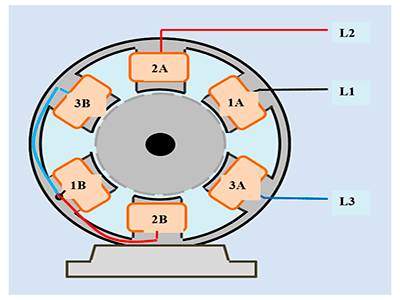

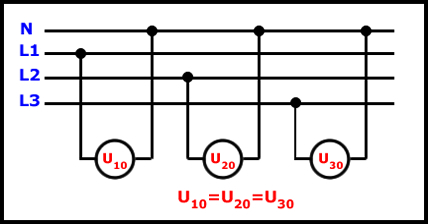

Hoy en día se utilizan sistemas trifásicos para producir y distribuir la energía eléctrica. Esto presenta varias ventajas. La primera ventaja y, quizás la más significativa, es el ahorro que se obtiene al distribuir la energía eléctrica bajo un sistema trifásico. En un sistema trifásico tenemos dos tipos de tensiones diferentes, las tensiones de fases y las tensiones de líneas. Las tensiones de fases son las tensiones que existen entre cada fase y el neutro y, se denominan U10, U20 y U30, como se puede observar en el siguiente gráfico:


sistema trifásico

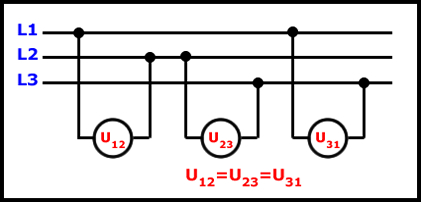

Las tensiones de línea son aquellas tensiones que existen entre diferentes fases. Estas tensiones se denominan U12, U23 y U31, como se puede observar en siguiente dibujo:


sistema trifásico

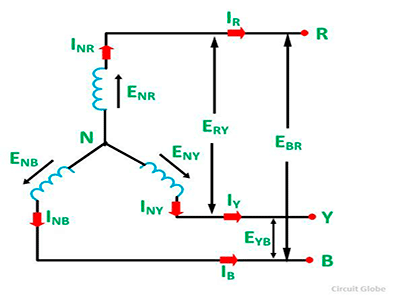

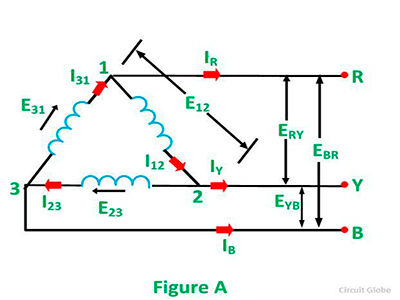

Como podréis imaginar, existe diferencias entre las tensiones de fases y las tensiones de línea. Las tensiones de líneas normalmente son √3 más elevadas que las tensiones de fases. Todo dependerá de como este conectado el generador. Puede estar conectado en estrella o en triágulo.
Al disponer de dos tensiones diferentes podemos dedicar la más elevada para la industria y la más baja para zonas residenciales o viviendas.
Además, tenemos que en la industria se utilizan máquinas eléctricas como son los transformadores, los motores trifásicos, etc.

Conceptos relacionados con el sistema trifásico

En un sistema trifásico tenemos que tener claro ciertos conceptos y, además cada concepto tiene que ser interpretado según su contexto:

Fases o líneas de fase. Cuando se utiliza esta expresión es que nos estamos refiriendo a los tres conductores que conforman la línea o el tendido trifásico.
Tensión o voltaje de línea. Nos referimos a la tensión que hay entre dos fases.
Tensión o voltaje de fase.Nos referimos a la tensión que hay entre una fase y el neutro o la masa/tierra.
Voltaje trifásico. Nos referimos a la tensión de línea.
Sistema desequilibrado o desbalanceado. También podemos encontrar esta misma expresión expresada de otras maneras: corrientes desequilibradas o desbalanceadas, fases desequilibradas o desbalanceadas,etc. Cuando encontremos una expresión de este estilo quiere decir que no hay 120° de desplazamiento entre las diferentes señales senoidales de fases y puede ser un serio problema porque estaremos cargando a una fase más que a otras.
Transformador de desplazamiento fase. Es un aparato o máquina eléctrica capaz de desplazar las fases. Se rige bajo el principio del transformador.
La secuencia de fases. Nos referimos al orden en que están colocadas las fases. Es importante conocer la secuencia de fases porque de ello dependerá el sentido de giro de un motor, por ejemplo.
