Circuito equivalente de un transformador real

En la página:

Circuito equivalente del tranf. ideal

hemos visto como se desarrolla el sistema para reducir un circuito equivalente con un transformador ideal. Aunque el proceso es el mismo, existen algunas diferencias con el circuito equivalente de un transformador real, algo que vamos a ver en esta página.

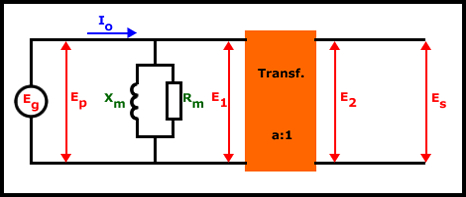

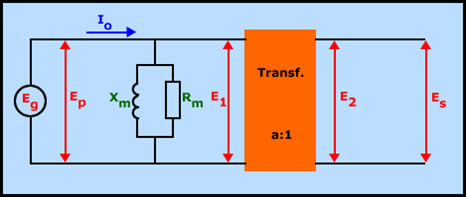

Este primer dibujo representa un transformador real simplificado. Como podéis observar no estan representadas todas las características propias de un transformador real y la razón es que no tiene carga, por consiguiente las impedancias se pueden despreciar. Esto sucede porque la intensidad que sale de la bobina secundaria I₂ es 0. Así que no vamos a insistir más en el circuito del transformador real sin carga porque no tienen nada más que explicar.

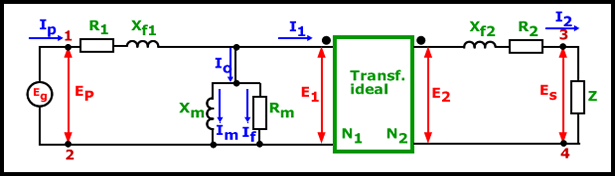

En este dibujo, como ya sabemos, representa un circuito con un transformador real con carga. Así que vamos a comenzar a simplificarlo.

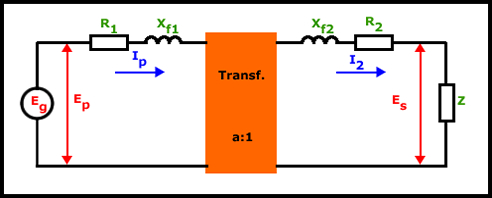

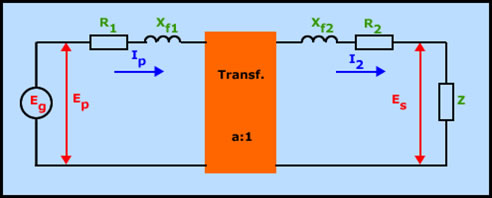

La intensidad I_p es muy superior a la intensidad I₀, por lo tanto, podemos ignorar esta intensidad y la inductancia y la reactancia. Nos quedaría por tanto el siguiente circuito:

Del mismo modo que hicimos en la página:

Circuito equivalente del tranf. ideal

pasamos todos los componentes eléctricos a la izquierda del transformador, de esta forma podremos eliminar el transformador del dibujo, que nos quedaría de esta manera:

Ahora nos queda sumar los componentes para sacar sus ecuaciones:

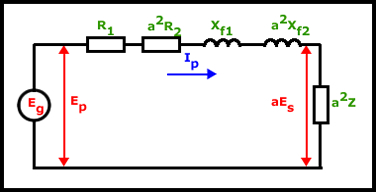

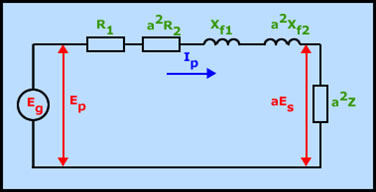

reduciéndose el circuito de la siguiente forma:



Como R_p y X_p son dos elementos resistivos podemos combinarlos para conocer la impedancia total y reducir todavía más el circuito. Obtenemos la siguiente impedancia total del transformador real Z_p:

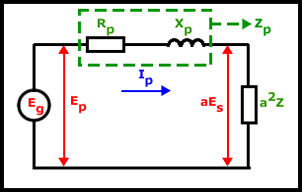

con el consiguiente nuevo dibujo:



La impedancia total del transformador real Z_p es importante y lo suministra el fabricante, porque cuando se conecta una carga hay una caída de tensión interna, lo cual da a entender que Z_p afecta a la hora de regular la tensión del transformador.
